一、煙囪內(nèi)壁防腐的重要性
脫硫是將煤中的硫元素用鈣基等方法固定成為固體防止燃燒時(shí)生成SO2，目前我國較常采用石膏-石灰石濕法脫硫工藝，一般情況下不設(shè)煙氣加熱系統(tǒng)裝置，這種脫硫工藝對煙氣中SO2的脫除率較高，可達(dá)95%以上，但對造成煙氣腐蝕主要成分的SO3脫除率只有20%左右。該法具有脫硫反應(yīng)速度快、設(shè)備簡單、脫硫效率高等優(yōu)點(diǎn)，但普遍存在腐蝕嚴(yán)重、運(yùn)行維護(hù)費(fèi)用高及易造成二次污染等問題。經(jīng)過濕法脫硫后的煙氣，溫度約在40℃～50℃，煙囪呈正壓運(yùn)行，煙氣含水量高，煙氣中殘存的SO2、SO3、HF等酸性氣體易在煙囪內(nèi)結(jié)露形成酸性冷凝液，會對煙囪造成嚴(yán)重腐蝕。濕法脫硫處理后的煙氣是一種腐蝕強(qiáng)度高、滲透性強(qiáng)、且較難防范的低溫高濕稀酸，根據(jù)國際工業(yè)煙囪協(xié)會對脫硫后煙氣腐蝕性能的評定，濕法脫硫后的煙氣屬于強(qiáng)腐蝕性煙氣等級，煙囪應(yīng)按照強(qiáng)腐蝕性煙氣來進(jìn)行結(jié)構(gòu)安全性設(shè)計(jì)，必須對煙囪內(nèi)壁進(jìn)行防腐處理。
煙囪內(nèi)襯防腐材料需要具備以下性能特征，才能夠保證整個(gè)電廠安全運(yùn)行及煙囪自身結(jié)構(gòu)安全，與基體材料有非常好的粘接力，優(yōu)良的耐化學(xué)腐蝕能力，特別是防腐涂料耐酸液腐蝕的能力，良好的柔韌性，能抵抗鋼煙囪不可避免運(yùn)行振動，優(yōu)異的耐高溫和耐溫度交變性能，應(yīng)可滿足工作溫度長期在45～160℃之間波動，短期運(yùn)行溫度480℃。

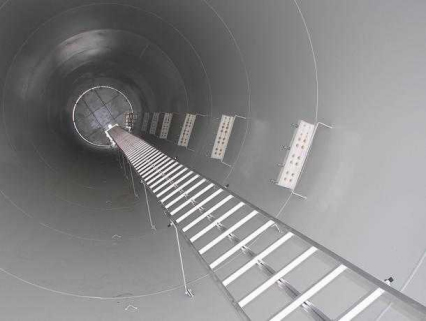

二、施工工藝
1、表面處理：當(dāng)采用手工或動力工具打磨時(shí)，表面應(yīng)無水泥渣及疏松的附著物；
2、刷涂底漆：待除銹驗(yàn)收合格后，應(yīng)刷涂底漆，對死角處，凹凸部位用毛刷，刷涂嚴(yán)實(shí)；
3、刮膩?zhàn)?/span>：底漿固化后，刮膩?zhàn)右粚樱员阌谝r玻璃布，避免襯玻璃布時(shí)有空鼓現(xiàn)象；
4、襯貼玻璃絲布：待膩?zhàn)庸袒?yàn)收合格后，方可襯布，襯布時(shí)面應(yīng)平整，無褶皺，搭接寬度以布寬的1/3---1/2為宜；
5、刷涂面漆：纏布層驗(yàn)收合格后，方可刷涂面漆，直達(dá)到設(shè)計(jì)要求厚度；
6、施工技術(shù)要求：要求纏布層、涂層表面，刷涂均勻一致，無流淌、流掛、漏涂等現(xiàn)象存在，整體外觀光滑靚麗；
7、養(yǎng)護(hù)：常溫下養(yǎng)護(hù)5-7天即可交付使用。
三、施工質(zhì)檢
1、質(zhì)量檢查必須有專人負(fù)責(zé) ，我們認(rèn)為質(zhì)檢應(yīng)由甲、乙雙方人員組成質(zhì)檢小組，每道工序完工后，各班組先自檢，后互檢發(fā)現(xiàn)問題及時(shí)處理，自檢合格后交由甲方檢查。
2、施工前對施工所用材料做出小樣試驗(yàn)，達(dá)到技術(shù)要求時(shí)，方可大面積投入使用。
3、每道工序結(jié)束后，都按照有關(guān)驗(yàn)收規(guī)范要求進(jìn)行質(zhì)量檢驗(yàn)，合格后方可進(jìn)行下道工序。
4、認(rèn)真做好隱蔽工程記錄、中間工程記錄、工序交接記錄、工程日記、以備有案可查。
點(diǎn)擊數(shù)：
發(fā)表日期：
